เครื่องมือวัด Digital สำหรับงานไฟฟ้าแรงสูง

ภาพที่ 1 — High Voltage Test & Measurement

หัวข้อหลัก:

KYORITSU

DIGITAL INSULATION / CONTINUITY TESTERS

HIGH VOLTAGE TEST & MEASUREMENT
FOR ELECTRICAL DISTRIBUTION SYSTEMS

เนื้อหาสำคัญในภาพ:

• High Accuracy
• Safety Standard
• Durable Design
• Complete Accessories
• Wide Range of Applications

แสดงกลุ่มเครื่องมือ เช่น

• เครื่องทดสอบฉนวนไฟฟ้า
• เครื่องทดสอบความต่อเนื่อง
• Clamp Meter
• High Voltage Insulation Tester
• Earth Tester
• Battery Tester
• Phase Indicator

ใช้สำหรับงาน:

• Electrical Distribution Systems
• ระบบไฟฟ้าแรงสูง
• สถานีไฟฟ้า
• งานสายส่ง
• งานบำรุงรักษาระบบไฟฟ้า
• Solar / ระบบพลังงานแสงอาทิตย์

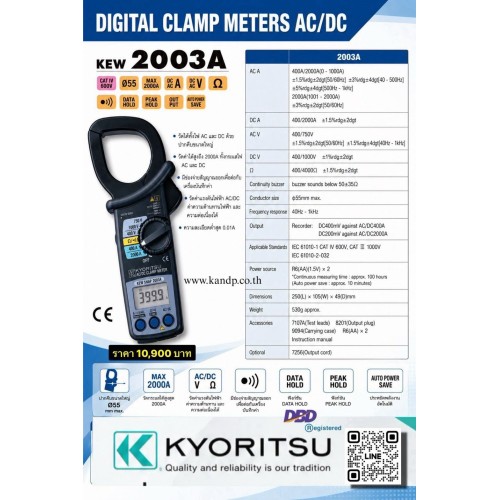

ภาพที่ 2 — KYORITSU KEW 2003A

DIGITAL CLAMP METERS AC/DC

KEW 2003A

• CAT IV 600V
• Ø55
• MAX 2000A
• AC A
• DC A
• DC V
• Ω
• DATA HOLD
• PEAK HOLD
• OUT PUT
• AUTO POWER SAVE

AC A

• 400A/2000A (0–1000A)
• ±1.5%rdg±5dgt (50/60Hz)
• ±3%rdg±4dgt (40–500Hz)
• ±5%rdg±4dgt (500Hz–1kHz)
• 2000A (1001–2000A)
• ±3%rdg±5dgt (50/60Hz)

DC A

• 400/2000A
• ±1.5%rdg±2dgt

AC V

• 400/750V
• ±1.5%rdg±2dgt (50/60Hz)
• ±1.5%rdg±4dgt (40Hz–1kHz)

DC V

• 400/1000V
• ±1%rdg±2dgt

Ω

• 400/4000Ω
• ±1.5%rdg±2dgt

Continuity buzzer

• buzzer sounds below 50±35Ω

Conductor size

• φ55mm max.

Frequency response

• 40Hz–1kHz

Output

• Recorder: DC400mV against AC/DC400A
• DC200mV against AC/DC2000A

Applicable Standards

• IEC 61010-1 CAT IV 600V, CAT III 1000V
• IEC 61010-2-032

Power source

• R6(AA)(1.5V) × 2
• Continuous measuring time approx. 100 hours
• Auto power save approx. 10 minutes

Dimensions

• 250(L) × 105(W) × 49(D) mm

Weight

• 530g approx.

Accessories

• 7107A Test leads
• 8201 Output plug
• 9094 Carrying case
• R6(AA) × 2
• Instruction manual

Optional

• 7256 Output cord

ราคาในภาพ: 10,900 บาท

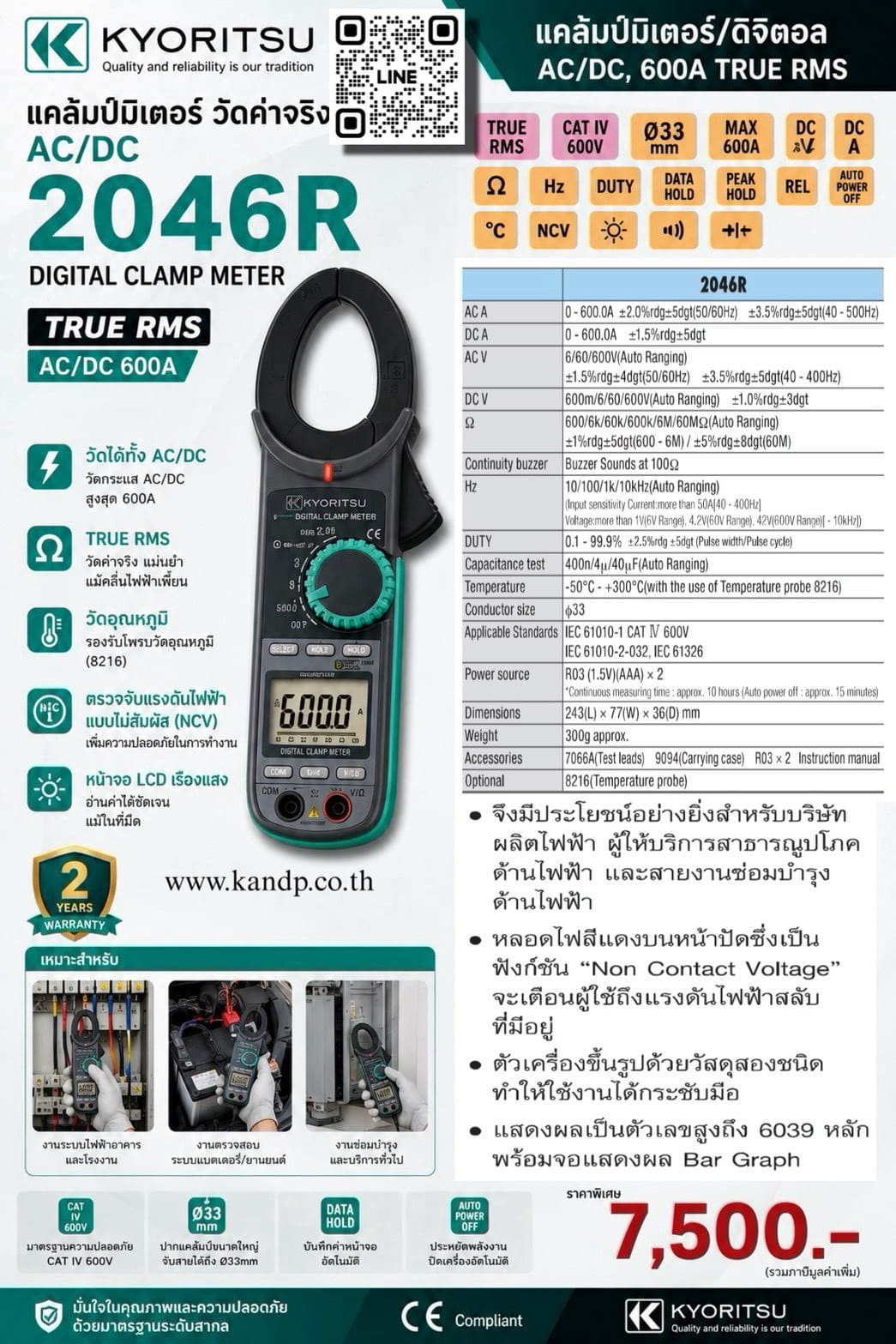

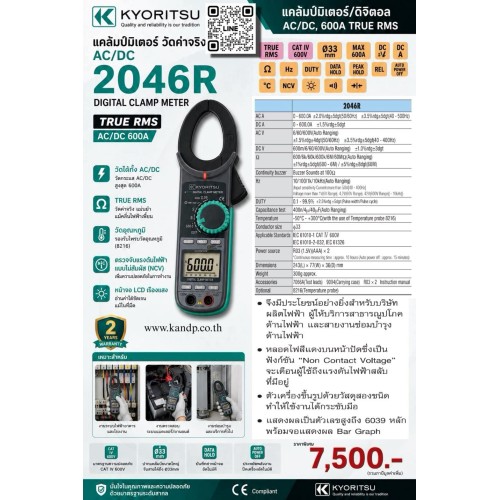

ภาพที่ 3 — KYORITSU 2046R

แคล้มป์มิเตอร์ / ดิจิตอล AC/DC, 600A TRUE RMS

2046R DIGITAL CLAMP METER

TRUE RMS
AC/DC 600A

คุณสมบัติ:

• วัดได้ทั้ง AC/DC
• วัดกระแส AC/DC สูงสุด 600A
• TRUE RMS วัดค่าจริง แม่นยำแม้สัญญาณไฟฟ้าผิดเพี้ยน
• วัดอุณหภูมิ
• ตรวจจับแรงดันไฟฟ้าแบบไม่สัมผัส (NCV)
• หน้าจอ LCD เรืองแสง อ่านค่าได้ชัดเจน
• Data Hold
• Peak Hold
• Relative
• Auto Power Off
• Continuity buzzer
• Frequency
• Duty
• Capacitance

ขนาดปากแคลมป์

• Ø33 mm

มาตรฐาน

• IEC 61010-1 CAT IV 600V
• CAT III 1000V
• IEC 61010-2-032
• IEC 61326

ราคาในภาพ: 7,500 บาท

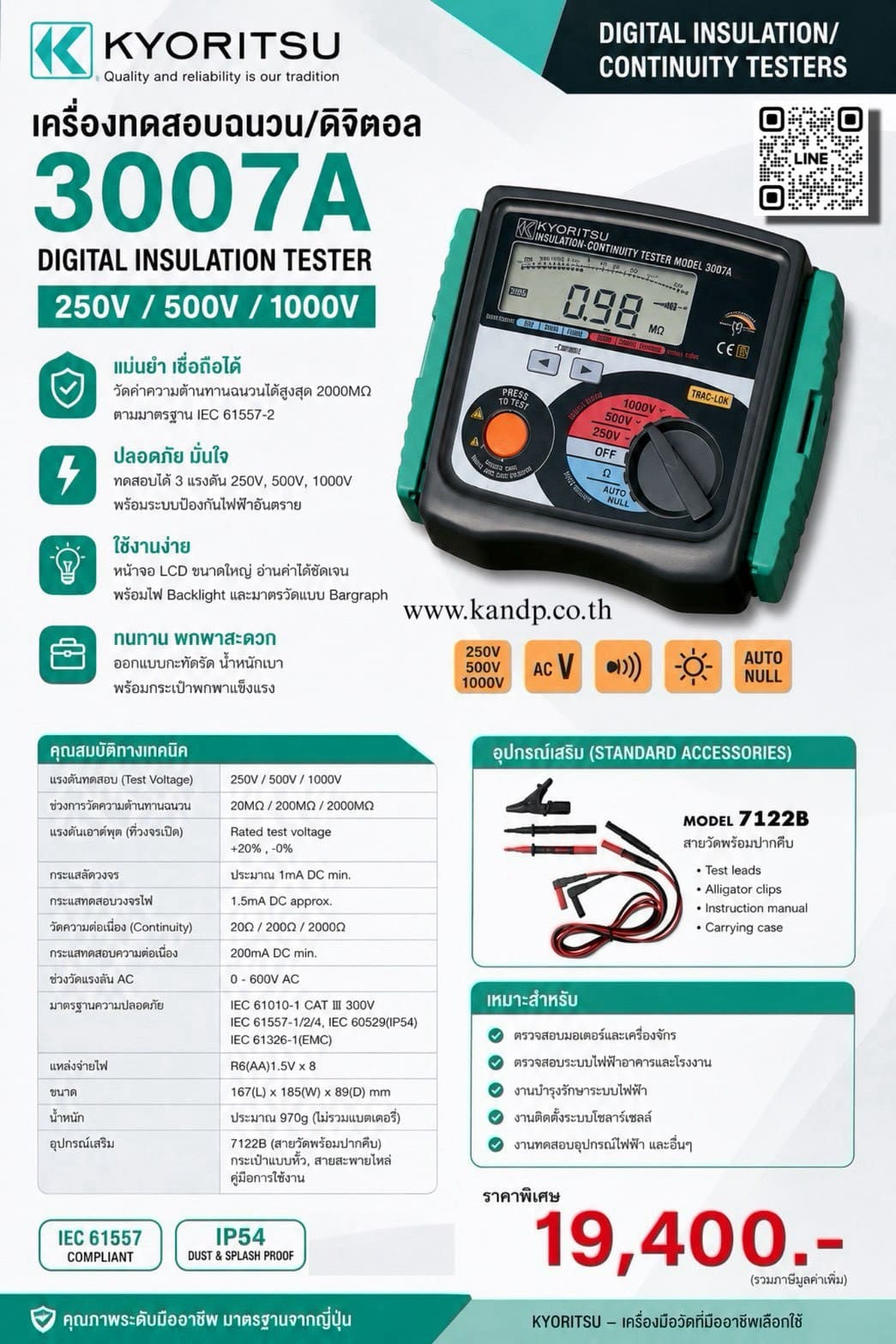

ภาพที่ 4 — KYORITSU 3007A

เครื่องทดสอบฉนวน/ดิจิตอล 3007A

DIGITAL INSULATION TESTER

250V / 500V / 1000V

จุดเด่น:

• วัดค่าความต้านทานฉนวนสูงสุด 2000MΩ
• มาตรฐาน IEC 61557
• ทดสอบ 3 แรงดัน 250V, 500V, 1000V
• ระบบป้องกันการโอเวอร์โหลด
• หน้าจอ LCD ขนาดใหญ่
• Backlight
• Bargraph
• Auto Null
• ออกแบบกะทัดรัด น้ำหนักเบา
• มาพร้อมกระเป๋าพกพาแข็งแรง

Technical Specifications

• Test Voltage: 250V / 500V / 1000V
• Insulation Resistance: 20MΩ / 200MΩ / 2000MΩ
• Rated test voltage: +20%, -0%
• Short circuit current: Approx. 1mA DC min.
• Operating current: 1.5mA DC approx.
• Continuity: 20Ω / 200Ω / 2000Ω
• Continuity measurement current: 200mA DC min.
• Voltage range: 0–600V AC
• Safety Standard: IEC 61010-1 CAT III 300V
• IEC 61557-1/-2/-4
• IEC 60529 (IP54)
• IEC 61326-1 (EMC)
• Power: R6(AA) 1.5V × 8
• Dimensions: 167(L) × 185(W) × 89(D) mm
• Weight: ประมาณ 970g

Accessories

• 7122B Test leads
• Alligator clips
• Instruction manual
• Carrying case

ราคาในภาพ: 19,400 บาท

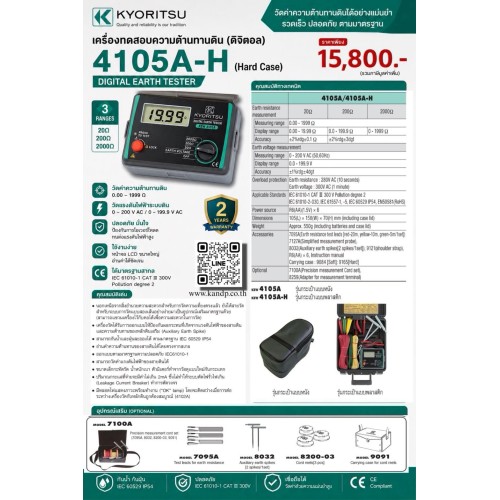

ภาพที่ 5 — KYORITSU 4105A-H

เครื่องทดสอบความต้านทานดิน (ดิจิตอล)

4105A-H

DIGITAL EARTH TESTER

Hard Case

ช่วงการวัด:

• 20Ω
• 200Ω
• 2000Ω

คุณสมบัติ:

• วัดค่าความต้านทานดิน 0.00–1999Ω
• วัดแรงดันดิน 0–200V AC / 0–199.9V AC
• ป้องกันการโอเวอร์โหลด
• หน้าจอ LCD ขนาดใหญ่
• ใช้งานง่าย
• มาตรฐาน IEC 61010-1 CAT III 300V
• IEC 61010-2-030
• IEC 61557-1/-5
• IEC 60529 IP54
• มีระบบตรวจสอบการเชื่อมต่อสายวัด
• Auto Power Off
• มีฟังก์ชันตรวจสอบแบตเตอรี่

Earth resistance measurement

• 20Ω: 0.00–19.99Ω
• 200Ω: 0.0–199.9Ω
• 2000Ω: 0–1999Ω

Earth voltage

• 0–200V AC
• 0–199.9V AC

Accessories

• 7095A Test leads
• 7127A Simplified measurement probe
• 8032 Auxiliary earth spikes
• 9121 Shoulder strap
• R6(AA) × 6
• Hard case

ราคาในภาพ: 15,800 บาท

ภาพที่ 6 — HIOKI CM3286-50

HIOKI CM3286-50

ดิจิตอลแคลมป์มิเตอร์แบบ TRMS

รายละเอียดสินค้า:

• ดิจิตอลแคลมป์มิเตอร์แบบ TRMS
• ขนาดปากแคลมป์ 46 มิลลิเมตร
• วัดกระแสไฟฟ้า AC ได้ถึง 600A
• วัดแรงดันไฟฟ้า AC ได้ถึง 600V
• วัดค่าความต้านทาน
• วัดค่ากำลังไฟฟ้า AC สูงสุด 360kW
• วัดค่าความถี่ Hz
• True RMS
• CAT III 600V
• CAT IV 300V
• CAT II 1000V
• HOLD / AUTO HOLD
• บันทึกค่าข้อมูลได้

ราคาในภาพ: 32,500 บาท

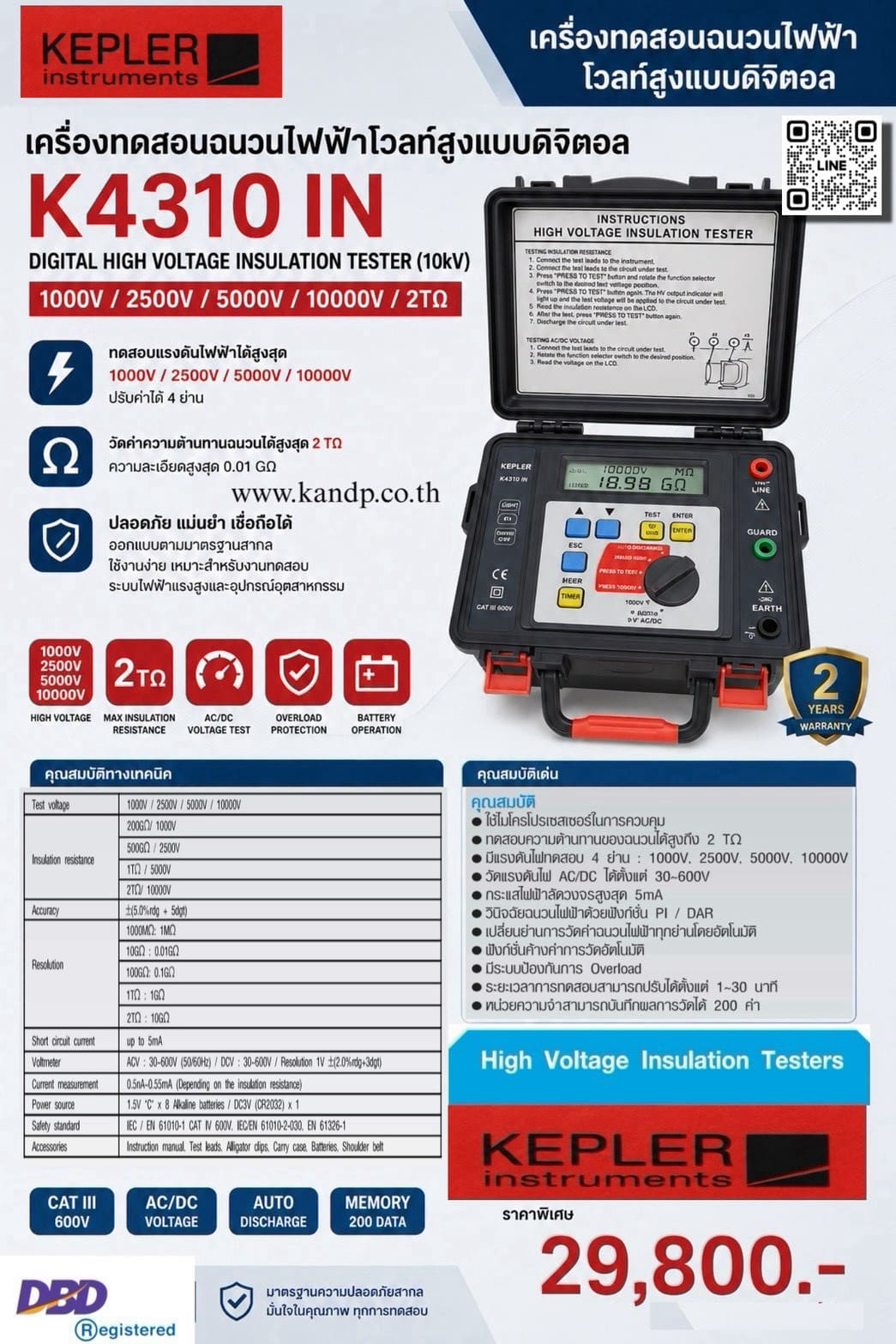

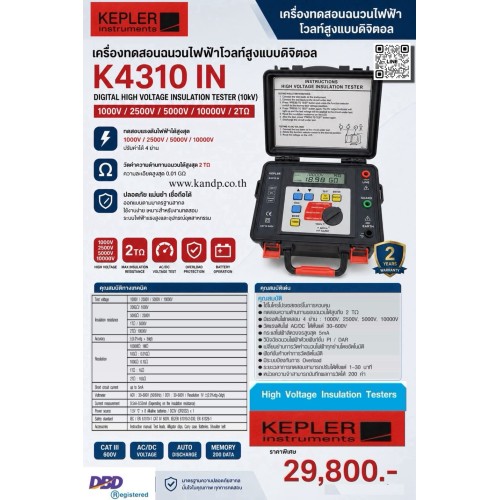

ภาพที่ 7 — KEPLER K4310 IN

เครื่องทดสอบฉนวนไฟฟ้าโวลท์สูงแบบดิจิตอล

K4310 IN

DIGITAL HIGH VOLTAGE INSULATION TESTER (10kV)

แรงดันทดสอบ:

• 1000V
• 2500V
• 5000V
• 10000V

วัดค่าความต้านทานฉนวนสูงสุด:

2TΩ

คุณสมบัติ:

• ทดสอบแรงดันไฟฟ้าได้สูงสุด 10000V
• วัดค่าความต้านทานฉนวนสูงสุด 2TΩ
• ความละเอียดสูงสุด 0.01G
• ปรับค่าได้ 4 ย่าน
• Overload Protection
• Battery Operation
• AC/DC Voltage Test
• Auto Discharge
• Memory 200 Data
• PI / DAR
• ฟังก์ชัน Timer
• วัดค่า Polarization Index
• วัดค่า Dielectric Absorption Ratio
• บันทึกข้อมูลการวัดได้
• หน่วยความจำประมาณ 200 ค่า

มาตรฐาน:

• CAT III 600V
• IEC / EN 61010-1
• IEC 61557
• CE

ราคาในภาพ: 29,800 บาท

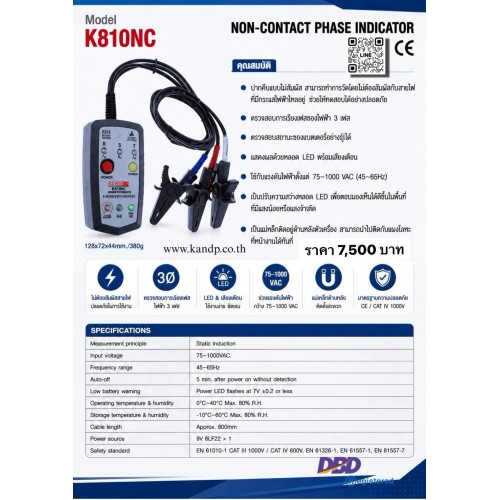

ภาพที่ 8 — KEWTECH K810NC

Model K810NC

NON-CONTACT PHASE INDICATOR

คุณสมบัติ:

• ปากคีบแบบไม่สัมผัส
• สามารถทำการวัดโดยไม่ต้องสัมผัสกับสายไฟที่มีกระแสไฟฟ้า
• ช่วยให้ทดสอบได้อย่างปลอดภัย
• ตรวจสอบการเรียงเฟสของไฟฟ้า 3 เฟส
• ตรวจสอบสถานะของแบตเตอรี่
• แสดงผลด้วยหลอด LED พร้อมเสียงเตือน
• ใช้กับแรงดันไฟฟ้าตั้งแต่ 75–1000 VAC
• ช่วงความถี่ 45–65Hz
• ปรับความสว่าง LED ได้
• แม่เหล็กติดอยู่ด้านหลังตัวเครื่อง

ขนาด

• 128 × 72 × 44 mm
• น้ำหนัก 380g

Specifications

• Measurement principle: Static induction
• Input voltage: 75–1000VAC
• Frequency range: 45–65Hz
• Auto-off: 5 min.
• Low battery warning
• Operating temperature: 0°C–40°C
• Storage temperature: -10°C–60°C
• Cable length: Approx. 800mm
• Power source: 9V 6LF22 × 1

มาตรฐาน:

• EN 61010-1 CAT III 1000V / CAT IV 600V
• EN 61326-1
• EN 61557-1
• EN 61557-7

ราคาในภาพ: 7,500 บาท

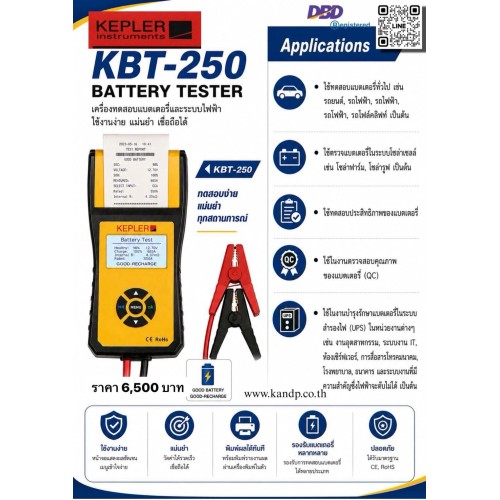

ภาพที่ 9 — KEPLER KBT-250

KBT-250

BATTERY TESTER

เครื่องทดสอบแบตเตอรี่และระบบไฟฟ้า

จุดเด่น:

• ใช้งานง่าย
• แม่นยำ
• เชื่อถือได้
• แสดงผลชัดเจน
• พิมพ์ผลการทดสอบได้ทันที
• รองรับแบตเตอรี่หลายประเภท
• CE
• RoHS

Applications

1. ใช้ทดสอบแบตเตอรี่ทั่วไป เช่น
   • รถยนต์
   • รถไฟ
   • รถไฟฟ้า
   • รถโฟล์คลิฟท์ เป็นต้น
2. ใช้ตรวจแบตเตอรี่ในระบบโซลาร์เซลล์
3. ใช้ทดสอบประสิทธิภาพของแบตเตอรี่
4. ใช้ในงานตรวจสอบคุณภาพแบตเตอรี่ (QC)
5. ใช้ในงานบำรุงรักษาแบตเตอรี่ UPS เช่น
   • งานอุตสาหกรรม
   • ระบบ IT
   • ห้องเซิร์ฟเวอร์
   • ระบบสื่อสารโทรคมนาคม
   • โรงพยาบาล
   • ธนาคาร

ราคาในภาพ: 6,500 บาท

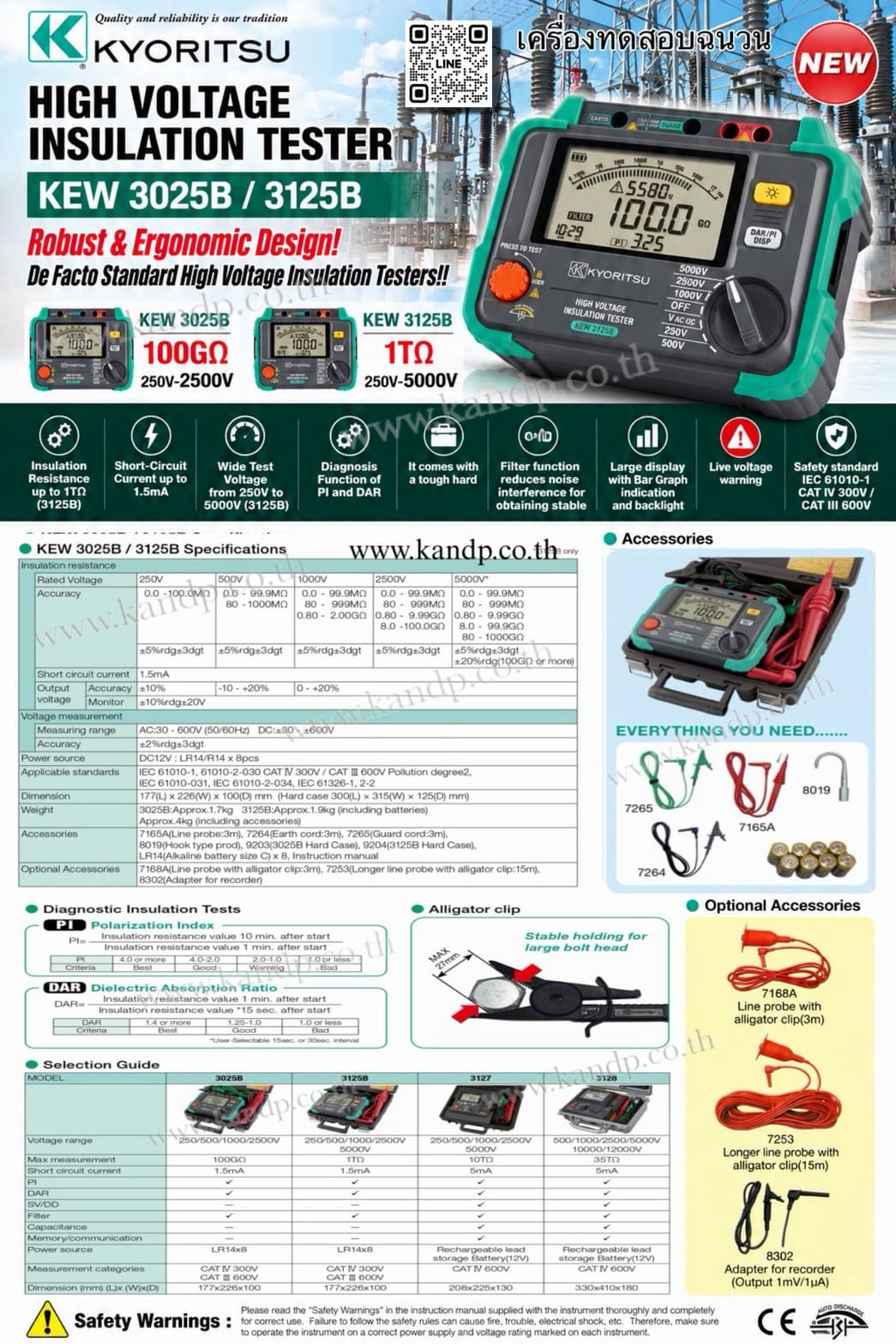

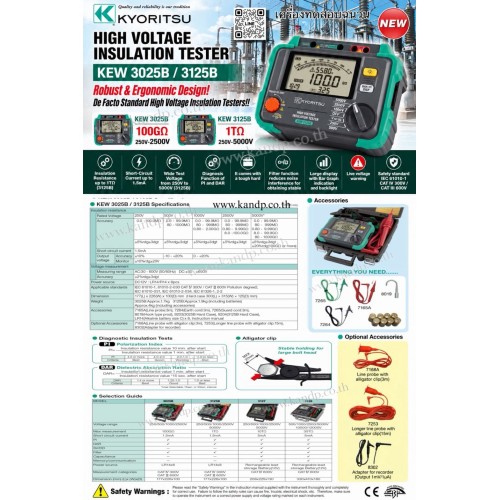

ภาพที่ 10 — KYORITSU KEW 3025B / 3125B

HIGH VOLTAGE INSULATION TESTER

KEW 3025B / 3125B

Robust & Ergonomic Design!

De Facto Standard High Voltage Insulation Testers!!

รุ่น:

KEW 3025B

• 100GΩ
• 250–2500V

KEW 3125B

• 1TΩ
• 250–5000V

คุณสมบัติ:

• Insulation Resistance up to 1TΩ (3125B)
• Short-Circuit Current up to 1.5mA
• Wide Test Voltage from 250V to 5000V
• Diagnosis Function of PI and DAR
• Filter Function
• Large Display with Bar Graph indication
• Live Voltage Warning
• Safety Standard IEC 61010-1 CAT III 600V

ฟังก์ชัน:

• PI
• DAR
• Polarization Index
• Diagnostic Insulation Tests
• Alligator Clip
• Memory / Communication
• Auto Discharge

มีอุปกรณ์เสริม เช่น

• Line probe
• Alligator clip
• Long line probe
• Guard cord
• Adapter
• Carrying case
