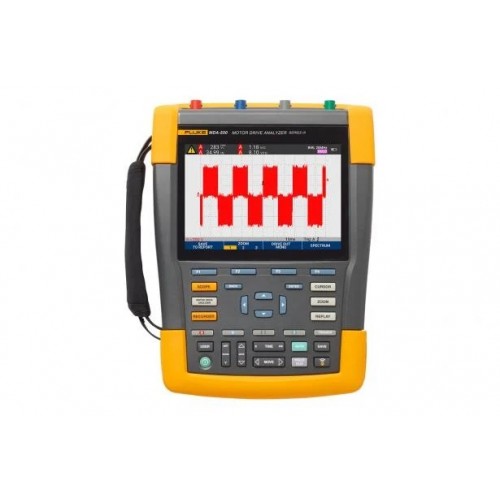

Fluke MDA-550 Series III Motor Drive Analyzer
Specifications: Fluke MDA-550 Series III Motor Drive Analyzer
| Measurement and Analysis Combinations | |||||
| Test point | Sub group | Reading 1 | Reading 2 | Reading 3 | Reading 4 |
| Motor drive input | |||||
| Voltage and current | |||||
| Phase-phase | V-A-Hz | V ac+dc | A ac+dc | Hz | |
| V peak | V peak max | V peak min | V pk-to-pk | Crest factor | |
| A peak | A peak max | A peak min | A pk-to-pk | Crest factor | |
| Phase-ground | V-A-Hz | V ac+dc | A ac+dc | Hz | |
| V peak | V peak max | V peak min | V pk-to-pk | Crest factor | |
| A peak | A peak max | A peak min | A pk-to-pk | Crest factor | |
| Voltage unbalance | Unbalance | V ac+dc | V ac+dc | V ac+dc | Unbalance |
| Peak | V pk-to-pk | V pk-to-pk | V pk-to-pk | ||
| Current unbalance | Unbalance | A ac+dc | A ac+dc | A ac+dc | Unbalance |
| Peak | A pk-to-pk | A pk-to-pk | A pk-to-pk | ||
| Motor drive DC bus | |||||
| DC | V dc | V pk-to-pk | V peak max | ||
| Ripple | V ac | V pk-to-pk | Hz | ||
| Motor drive output | |||||
| Voltage and current (filtered) | V-A-Hz | V PWM | A ac+dc | Hz | V/Hz |
| V peak | V peak max | V peak min | V pk-to-pk | Crest factor | |
| A peak | A peak max | A peak min | A pk-to-pk | Crest factor | |
| Voltage unbalance | Unbalance | V PWM | V PWM | V PWM | Unbalance |
| Peak | V pk-to-pk | V pk-to-pk | V pk-to-pk | ||
| Current unbalance | Unbalance | A ac+dc | A ac+dc | A ac+dc | Unbalance |
| Peak | A pk-to-pk | A pk-to-pk | A pk-to-pk | ||
| Voltage modulation | |||||
| Phase-phase | Zoom 1 | V PWM | V pk-to-pk | Hz | V/Hz |
| Zoom 2 | V peak max | V peak min | Delta V | ||
| Zoom 3 peak | V peak max | Delta V/s | Risetime peak | Overshoot | |
| Zoom 3 level | Delta V | Delta V/s | Risetime level | Overshoot | |
| Phase-ground | Zoom 1 | V PWM | V pk-to-pk | V peak max | V peak min |
| Zoom 2 | V Peak max | V peak min | Delta V | Hz | |
| Zoom 3 peak | V Peak max | Delta V/s | Risetime peak | Overshoot | |
| Zoom 3 level | Delta V | Delta V/s | Risetime level | Overshoot | |
| Phase-DC + | Zoom 1 | V PWM | V pk-to-pk | V Peak max | V peak min |
| Zoom 2 | V peak max | V peak min | Delta V | Hz | |
| Zoom 3 peak | V peak max | Delta V/s | Risetime peak | Overshoot | |
| Zoom 3 level | Delta V | Delta V/s | Risetime level | Overshoot | |
| Phase-DC - | Zoom 1 | V PWM | V pk-to-pk | V peak max | V peak min |
| Zoom 2 | V peak max | V peak min | Delta V | Hz | |
| Zoom 3 peak | V peak max | Delta V/s | Risetime peak | Overshoot | |
| Zoom 3 level | Delta V | Delta V/s | Risetime level | Overshoot | |
| Motor input | |||||
| Voltage and current (filtered) | V-A-Hz | V PWM | A ac+dc | Hz | V/Hz |
| V peak | V peak max | V peak min | V pk-to-pk | Crest factor | |
| A peak | A peak max | A peak min | A pk-to-pk | Crest factor | |
| Voltage unbalance | Unbalance | V PWM | V PWM | V PWM | Unbalance |
| Peak | V pk-to-pk | V pk-to-pk | V pk-to-pk | ||
| Current unbalance | Unbalance | A ac+dc | A ac+dc | A ac+dc | Unbalance |
| Peak | A pk-to-pk | A pk-to-pk | A pk-to-pk | ||
| Voltage modulation | |||||
| Phase-phase | Zoom 1 | V PWM | V pk-to-pk | Hz | V/Hz |
| Zoom 2 | V peak max | V peak min | Delta V | ||
| Zoom 3 peak | V peak max | Delta V/s | Risetime peak | Overshoot | |
| Zoom 3 level | Delta V | Delta V/s | Risetime level | Overshoot | |
| Phase-ground | Zoom 1 | V PWM | V pk-to-pk | V peak max | V peak min |
| Zoom 2 | V peak max | V peak min | Delta V | Hz | |
| Zoom 3 peak | V peak max | Delta V/s | Risetime peak | Overshoot | |
| Zoom 3 level | Delta V | Delta V/s | Risetime level | Overshoot | |
| Motor shaft | |||||
| Shaft voltage | Events off | V pk-to-pk | |||
| Events on |
